Permanent Magnet Rotor er tegund af rafmótor snúningi sem notar varanlega segulmagnaðir til að mynda segulsviðið sem þarf til notkunar hans. Ólíkt öðrum gerðum snúninga sem treysta á rafsegul til að framleiða segulsvið, þurfa varanlegir segulsnúningar ekki utanaðkomandi aflgjafa til að mynda segulsviðið.
Varanlegu seglunum er raðað í ákveðið mynstur á yfirborði snúningsins, sem myndar snúnings segulsvið þegar snúningnum er snúið. Þetta snúnings segulsvið hefur samskipti við statorinn, sem er kyrrstæður hluti mótorsins, til að framleiða togið sem knýr mótorinn.
Varanlegir segulhreyflar eru almennt notaðir í ýmsum gerðum rafmótora, þar á meðal burstalausum DC mótorum, samstilltum mótorum og stigmótorum. Þeir bjóða upp á nokkra kosti umfram aðrar gerðir af snúningum, svo sem mikil afköst, lítil orkunotkun og hár togþéttleiki. Þar að auki, þar sem þeir þurfa ekki sérstaka aflgjafa fyrir segulsviðið, eru þeir oft fyrirferðarmeiri og auðveldari í framleiðslu en aðrar gerðir af snúningum.
Á heildina litið eru varanlegir segulsneiðar lykilþáttur í nútíma rafmótortækni og líklegt er að notkun þeirra haldi áfram að vaxa eftir því sem eftirspurn eftir skilvirkari og sjálfbærari rafmótorum eykst.
Varanlegir segulmótorar hafa tvær megingerðir. Yfirborðsmótorar með varanlegum segull (SPM) og innri fasta segull (IPM) mótorar. Aðalmunurinn er sá að SPM mótorar setja seglana utan á snúninginn á meðan IPM mótorar setja seglana sína inni. Ávinningurinn af innri seglum felur í sér burðarvirki og minnkun á EMF. Þar sem göt þarf að skera inn í snúninginn til að setja seglana upp skapar þetta svæði með mikilli tregðu sem gerir bílaframleiðendum kleift að njóta nokkurra kosta tregðumótora sem og varanlegra segulmótora.

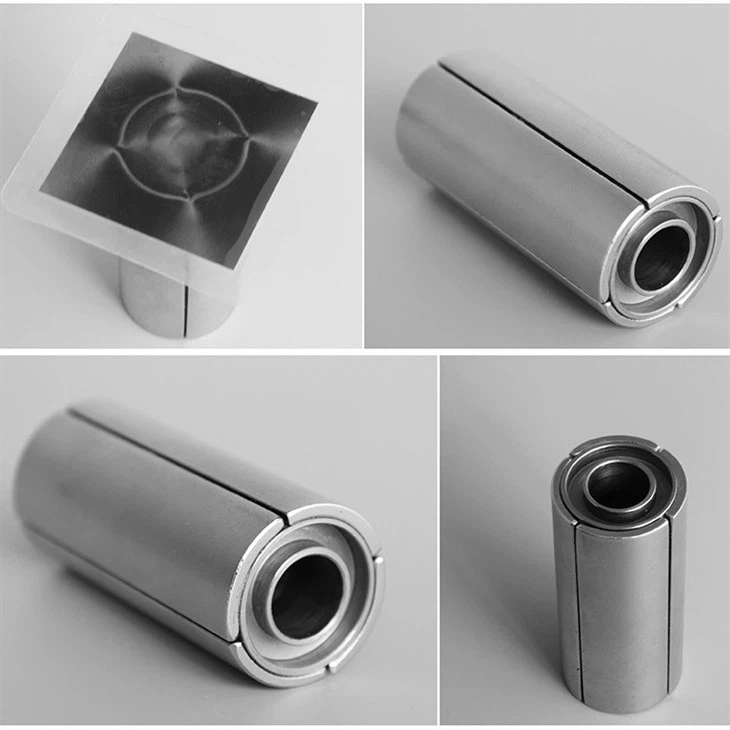

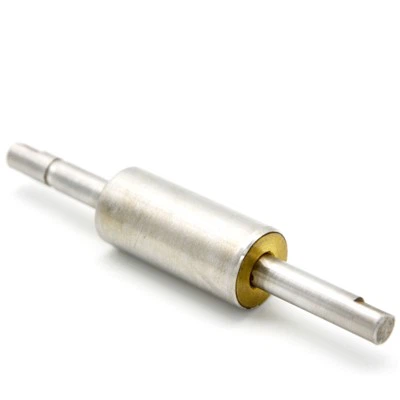

Segulrotor (dæmisgerð)
Segulrotor sem samanstendur af snúningsás og snúðskjarna á skaftinu, kjarninn er sívalur. Nokkrir nákvæmir varanlegir seglar eru staðsettir á horndreifðum stöðum á ytri jaðri kjarnans og pípulaga málmhylki (ef vinnuhraði er meiri) er staðsett utan um seglana. Ermin nær út fyrir ás ytri enda seglanna og ermin hefur endahluta sem teygja sig geislalega inn á við og liggja yfir endum nefndra segla. Ermin hefur afgangsspennu sem framkallar geislavirkan kraft inn á við á seglana og endahlutarnir eru snúnir eða snúnir við og mynda kraft á enda seglanna.
